Druckgesteuertes Ventil für Groß‑Elektrolyseure
Präzise Gasflusssteuerung auf H₂‑ und O₂‑Seite
Unser druckgesteuertes Ventil der Baureihe 2/977 wurde speziell für den Einsatz in großskaligen Wasser‑Elektrolyseuren entwickelt.
Es steuert zuverlässig den Gasfluss und Druck auf der Wasserstoff- und Sauerstoffseite und ist für den Einsatz in PEM‑ und alkalischen Elektrolyseuren ausgelegt.
Durch die verfügbare Flanschanschluss‑Variante eignet sich das Ventil besonders für große Nennweiten und hohe Volumenströme in industriellen Elektrolyseanlagen.
Typische Anwendungen im Elektrolyseur
- Druck- und Durchflusssteuerung auf der H₂‑Seite (Produktgas)
- Druck- und Durchflusssteuerung auf der O₂‑Seite
- Einsatz in Header‑ und Sammelleitungen
- Steuerventil in Verteilersträngen und Bypass‑Leitungen
- Integration in modulare Skids und Container‑Elektrolyseure
Technische Merkmale
- Bauart: Direkt-druckgesteuertes Tellerventil für Gase
- Medien: Wasserstoff, Sauerstoff, Inertgase
- Druckbereich: 0 - 40 bar (weitere Druckbereiche auf Anfrage)
- Temperaturbereich: −40 °C bis +95 °C (Medium)
- Nennweiten: DN15 bis DN80 (weitere Größen auf Anfrage)
- Anschlüsse:
- Gewindeanschluss (DIN ISO 228/1, NPT)
- Flanschanschluss (EN 1092‑1, ANSI)
- weitere Anschlussvarianten auf Anfrage
- Werkstoffe (medienberührt): Edelstahl 1.4408, 1.4301
- Dichtungen: PTFE (BAM)
- Ansteuerung: pneumatisch / elektrisch
Vorteile für Elektrolyseur‑Hersteller
- Hohe Prozesssicherheit durch stabile Druck- und Durchflussregelung auf H₂‑ und O₂‑Seite
- Auslegung für Großanlagen: große Nennweiten und hohe Volumenströme, ideal für MW‑ bis GW‑Projekte
- Flexible Integration durch Muffen- oder Flanschanschluss nach gängigen Normen
- Geeignet für dynamischen Betrieb mit stark schwankenden Lasten aus erneuerbaren Energien
- Lange Standzeiten durch robuste Auslegung und geeignete Materialauswahl
- Projektunterstützung von der Auslegung bis zur Serienintegration
Produktinformationen

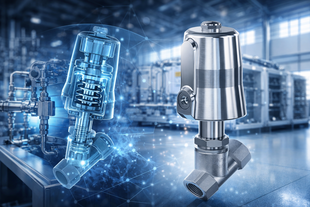

Baureihe 2/977
Das neue fremdgesteuerte Ventil aus dem Hause GSR steuert zuverlässig Prozesse rund um die Elektrolyse und ist sowohl für Wasserstoff- als auch für Sauerstoffanwendungen ausgelegt. Durch die gezielte Auswahl anwendungsspezifischer Materialien sowie relevanter Zulassungen wird eine sichere, langlebige und mediengerechte Nutzung gewährleistet.
Wasserstoff Produktinformationen

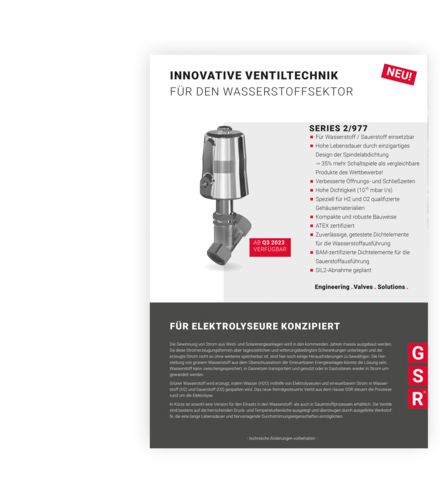

Innovative Ventiltechnik für Elektrolyseure
Das neue fremdgesteuerte Ventil aus dem Hause GSR steuert die Prozesse rund um die Elektrolyse. Es kann sowohl in Wasserstoff-, als auch in Sauerstoffprozessen eingesetzt werden.
Wasserstoff Produktinformationen

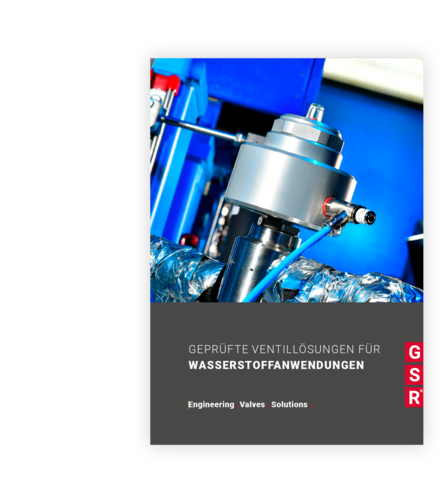

Geprüfte Ventillösungen für Wasserstoffanwendungen
Für den Bereich Wasserstoffanwendungen hat GSR speziell entwickelte Ventiltechnik im Angebot. Das Programm reicht vom Niederdruckventil bis zur Hochdruckarmatur als Magnetventil für den Druckbereich bis 1.000 bar oder in druckgesteuerter Ausführung bis 1.200 bar.
Projektsupport
Wir unterstützen Elektrolyseur‑Hersteller von der Konzeptphase bis zur Serienapplikation:
- Beratung zur Auslegung der Ventile in H₂‑ und O₂‑Leitungen
- Unterstützung bei der Dimensionierung (Druck, Nennweiten, Kennlinien)
- Anpassung von Anschlussarten und Werkstoffen an kundenspezifische Anforderungen
- Begleitung von Prototypen‑ und Feldtests
